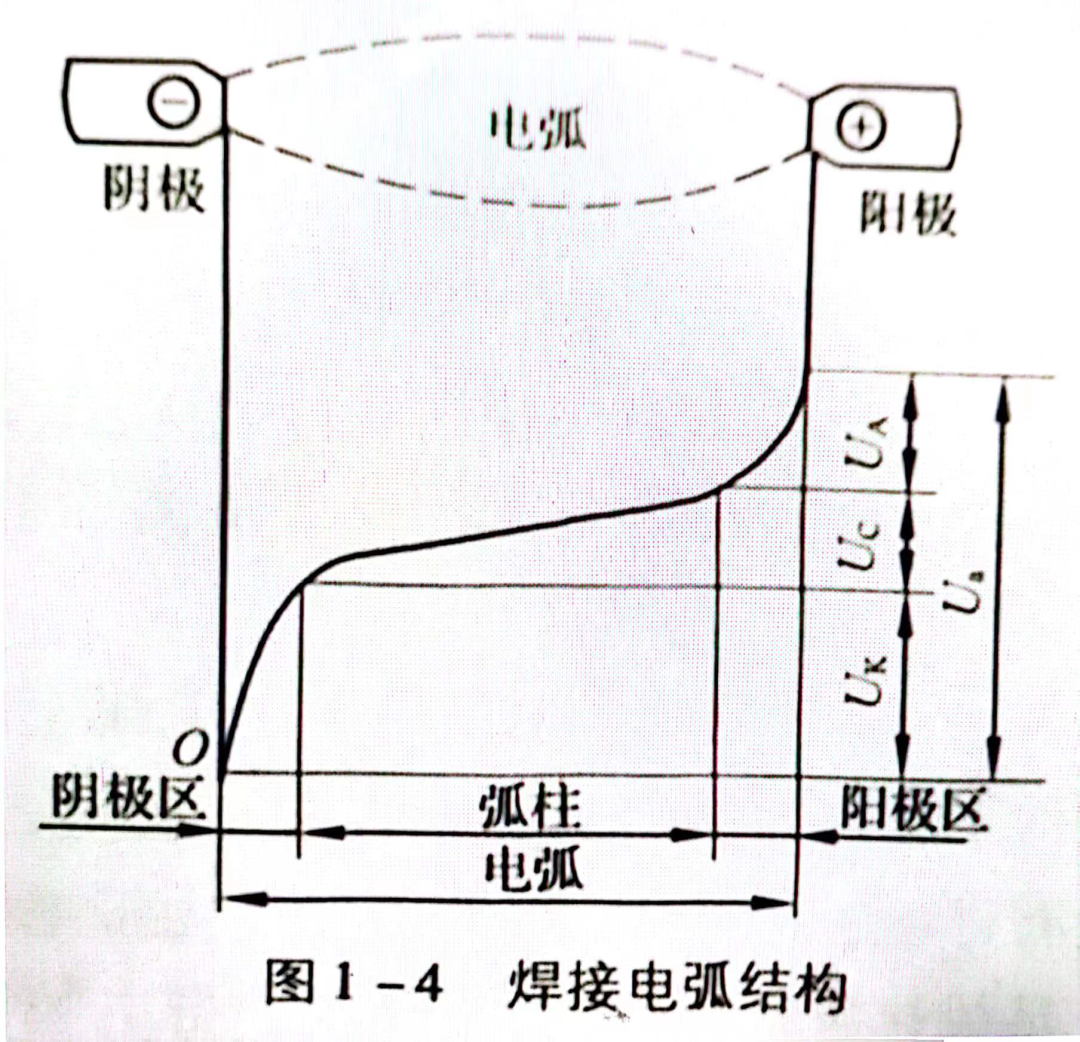

焊接電弧的構造可劃分三個區域：陰極區、陽極區、弧柱。

電弧焊是利用電弧的熱能來達到連接金屬的目的，電弧的熱能是由上述各個區域的電過程作用下產生的，由于各個區域的電過程特點不同，因此各區域所放出的能量及溫度的發布也是不相同的。

1、陰極區：

電弧緊靠負電極的區域稱為陰極區。陰極區很窄，約10-5～10-6㎝，在陰極區的陰極表面有一個明顯的光斑點，它是電弧放電時，負電極表面集中發射電子的微小區域，稱為陰極斑點。陰極區的溫度一般達2130～3230℃，放出的熱量占36%左右。陰極溫度的高低主要取決于陰極的電極材料，而且陰極的溫度一般都低于陰極金屬材料的沸點，此外；如果增加電極中的電流密度，那么陰極區的溫度也可以相應提高。

2、陽極區：

電弧緊靠正電極的區域稱為陽極區。陽極區較寬，約10-3～10-4㎝在陽極區的陽極表面也有光亮的斑點，它是電弧放電時，正電極表面上集中接收電子的微小區域稱為陽極斑點。陽極不發射電子，消耗能量少，因此在和陰極材料相同時，陽極區的溫度略高于陰極區。陽極區的溫度一般達2330～3930℃，放出的熱量占43%左右。一般手工焊時，陽極的溫度比陰極高些。

3、弧柱：

電弧陽極區和陰極區之間的部分稱為弧柱。由于陰極區和陽極區都很窄，因此弧柱的長度基本等于電弧長度。弧柱中所進行的電過程較復雜，而且它的溫度不受材料沸點的限制，因此都柱中心溫度可達5730～7730℃，發出熱量占27%左右（手工電弧焊）?；≈臏囟扰c弧柱中氣體介質和焊接電流的大小等因素有關；電流越大，弧柱中電離程度也越大，弧柱溫度也越高。
